Dachdurchführung Flachdach
verschiedene Ausführungen

Clear
Produktbeschreibung

• Dachdurchführung mit äußerst geringem Druckverlust = optimale Strömungstechnik

• Ideal für Dunstabzugshauben in Privatküchen mit Ø 100 mm, Ø 125 mm oder Ø 150 mm Anschluss

• Für Flachdächer ohne Dachneigung oder mit leichter Dachneigung von 5-15°

• Wind-, regen- und schneesicher



• Speziell konzipiert als Flachdachdurchgang für Dunstabzugshauben und die Führung der Abluft durch das Dach (weitere Informationen)

• Kondenswasserableitung durch Doppelrohr: das im oberen Bereich entstehende Kondenswasser wird durch das Doppelrohr auf die Dachoberfläche abgeleitet. Zusätzlich empfehlen wir, einen Kondensatsammler (Art.-Nr. 35.200) am tiefsten Punkt der Rohrleitung zu installieren, um unterhalb der Dachdurchführung eventuell entstehendes Wasser aufzufangen.

• Variante mit Ø 110 mm Durchmesser: Rohrdurchmesser Ø 110 mm, zum Anschluss an Ø 110 mm bzw. Ø 100 mm Rohrsysteme

• Variante mit Ø 125 mm Durchmesser: Rohrdurchmesser Ø 131 mm, inklusive Metall-Reduzierung 131/123 zum Anschluss an Ø 125 mm Rohrsysteme

• Variante mit Ø 150 mm Durchmesser: Rohrdurchmesser Ø 166 mm, inklusive Metall-Reduzierung 166/148 zum Anschluss an Ø 150 mm Rohrsysteme

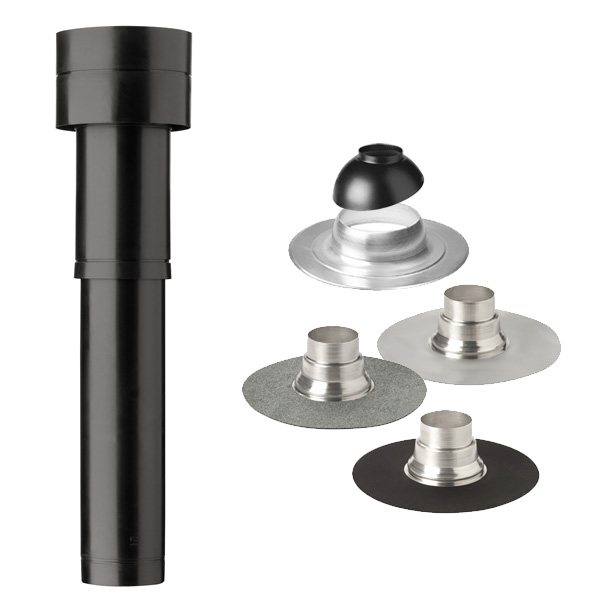

Lieferumfang

• Durchgangsrohr mit Kopf
• Variante für Flachdach mit Dachneigung 5-15°: Kappe zum Anpassen an die Dachneigung
• Flansch
• Befestigungsbügel
• Reduzierung auf Ø 131 mm zum Anschluss an Ø 125 mm Rohrsysteme oder Reduzierung auf Ø 148 mm zum Anschluss an Ø 150 mm Rohrsysteme.

Material

• Rohr aus Kunststoff, Farbe schwarz
• Flansch aus Aluminium
• Befestigungsbügel aus Metall
• Reduzierung aus Metall

Empfohlenes Zubehör

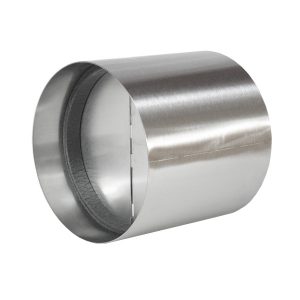

• Rückstauklappe

• Kondenswassersammler

• Befestigungsset, bestehend aus Spezialklebeband und Schellen

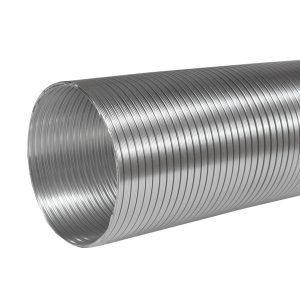

• Aluflexrohr

Preis

Für ein unverbindliches Angebot nutzen Sie die obige Preisanfrage-Funktion.
Bei Fragen zum Artikel rufen Sie uns bitte an oder schreiben uns eine eMail.

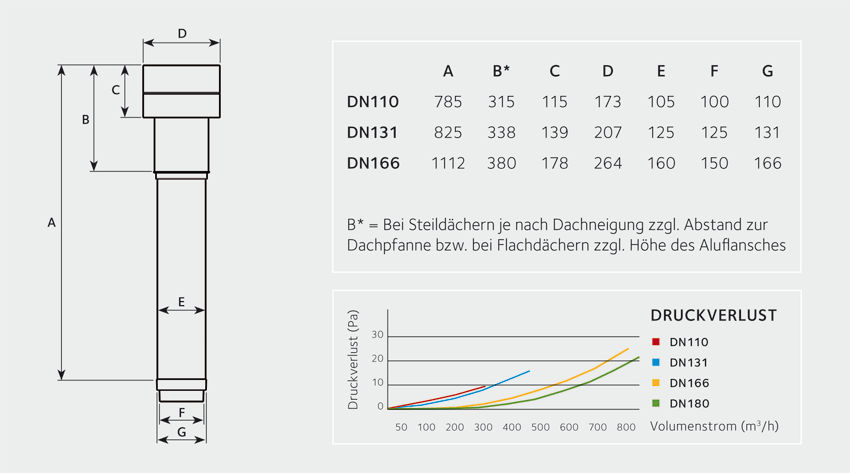

Größen und Druckverlustdiagramm
Druckverlustdiagramm easytec Dachdurchführungen
Gewichtn. a.
Durchmesser

DN 110 (Ø 100 mm), DN 131 (Ø 125 mm), DN 166 (Ø 150 mm)

Flansch

Aluminium-Flansch, EPDM-Flansch, Firestone-Flansch, FLEX-Flansch, PVC-Flansch

Dachneigung

0°, 25-45°, 5-15°, 5-25°
